Tamiz para FIS H N

El casquillo se utiliza en mamposteria

El tamiz para FIS H N de fischer es un componente de sistema para el empleo los morteros de inyección FIS V, FIS VL, FIS P Plus, FIS P y FIS Green de fischer en mampostería de piedra perforada sin homologación. Para ello, el manguito con filtro se introduce en la perforación y se rellena con mortero de inyección desde la base del manguito de anclaje. Al colocar la varilla roscada o la varilla con roscado interno, el mortero se presiona con la estructura de red y se une de forma continua a la piedra perforada. De este modo, la carga se conduce al material.

Descripción de producto

Ventajas

  • La estructura de red del casquillo permite la distribución uniforme de resina en el agujero de perforación y por lo tanto para una sujeción segura.

Variantes de producto disponibles


3 Variantes de producto encontradas

3 Variantes de producto encontradas

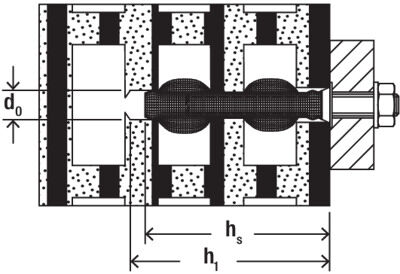

Variante
Diámetro de agujero

d0

Min. taladro profundidad del agujero

h1

Profundidad de anclaje efect.

hef

Cantidad de relleno por manguito
Art.-No. 050470

16

95

85

15

Art.-No. 050472

18

95

85

17

Art.-No. 050474

20

95

85

18

Visto 3 de 3 variante (s)
0

Solicitud y Permiso

Aplicaciones
  • Anclajes en mampostería de piedra perforada con resinas de inyección FIS V, FIS VL, FIS P Plus, FIS P y FIS Green sin homologación
Materiales de construcción
Apto para:
  • Ladrillo perforado en vertical
  • Bloques huecos de hormigón ligero
  • Bloques huecos de hormigón
  • Ladrillo de piedra arenisca perforado
  • Ladrillo macizo de piedra arenisca
  • Ladrillo macizo
  • Losetas huecas de piedra pómez
  • Losas de ladrillo hueco y otro ladrillo perforado
  • Piedra pómez maciza y otros materiales de construcción macizos
* Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

Instrucciones de ensamblaje

Funcionalidad

  • El casquillo se coloca en el agujero de perforación, y se llena con resina en la base del casquillo.

  • Roscar la varilla donde haya el taco químico donde empujará el producto a través de la estructura de rejilla del casquillo, para que se ajuste el material de base a la perfección.

  • Las cargas van en función del soporte y la profunidad del anclaje.
